Композиционные ЭИМ

Композиционные ЭИМ

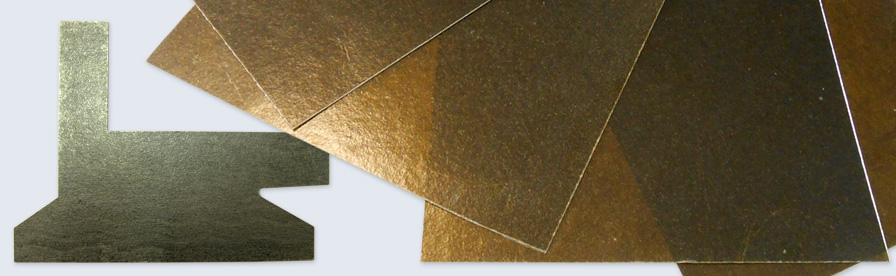

Композиционные ЭИМ на основе слюдяных бумаг


ГИБКИЕ СЛЮДИНИТЫ:

Предназначены для пазовой и межфазной изоляции. Материалы с обозначением -2Пл обладают повышенной жесткостью и предназначены для изоляции пазовых частей.

Наименование Композиция Класс нагревостойкости, °С Массовая доля компонентов, % Диапазон толщин, мм
Слюды, не менее Летучих, не более
ГСП-F-2Пл
ТУ 27.90.12-005-31885305-2021
Пленка ПЭТ/ Слюдяная бумага 155 30,0 1,5 0,13-0,60
ГСП-F-Пл
ТУ 27.90.12-005-31885305-2021
Пленка ПЭТ/ Слюдяная бумага 155 30,0 1,5 0,13-0,60
ГСП-F-ТПл
ТУ 27.90.12-005-31885305-2021
Пленка ПЭТ/ Слюдяная бумага/ Стеклоткань 155 30,0 1,5 0,13-0,60
ГСП-Н-2ПЛ
ТУ 27.90.12-005-31885305-2021
Пленка ПЭН/ Слюдяная бумага 180 30,0 1,5 0,13-0,60
ГСП-Н-Пл
ТУ 27.90.12-005-31885305-2021
Пленка ПЭН/ Слюдяная бумага 180 30,0 1,5 0,13-0,60
ГСП-Н-ТПл
ТУ 27.90.12-005-31885305-2021
Пленка ПЭН/ Слюдяная бумага/ Стеклоткань 180 30,0 1,5 0,13-0,60

ВЛАГОСТОЙКИЕ СЛЮДОПЛАСТЫ:

Предназначены для пазовой и межфазной изоляции электрических машин. Стойки к механическим воздействиям при переработке.

Наименование Композиция Класс нагревостой-кости, °С Массовая доля компонентов, % Диапазон толщин, мм
Неорганическая часть, не менее Летучих, не более
ГИП-Т-СПл(в)
ТУ 27.90.12-059-31885305-2021
Пленка ПЭТ/ Слюдяная бумага/ Стеклоткань 155 40,0 1,5 0,25-0,40
ГИП-ТС(в)
ТУ 27.90.12-059-31885305-2021
Слюдяная бумага/ Стеклоткань 155 40,0 2,0 0,25-0,50
ГИК-Т-СПл(в)
ТУ 27.90.12-059-31885305-2021
Пленка ПЭН/ Слюдяная бумага/ Стеклоткань 180 55,0 1,5 0,25-0,50
ГИК-ТС(в)
ТУ 27.90.12-059-31885305-2021
Слюдяная бумага/ Стеклоткань 180 68,5 1,5 0,25-0,50

ДУГОСТОЙКИЙ И ПРОКЛАДОЧНЫЙ СЛЮДОПЛАСТЫ:

Прокладочный слюдопласт предназначен для использования в системах электрической изоляции в качестве прокладок и шайб. Дугостойкий слюдопласт предназначен для использования в конструкции дугостойких камер и деталей, подвергающихся воздействию электрической дуги.

Наименование Композиция Класс нагрево-стойкости, °С Диапазон толщин, мм
Дугостойкий слюдопласт
ТУ 3492-014-31885305-2003
Слюдяная бумага + Связующее 180 2,0-10,0
Прокладочный слюдопласт ПСЭ
ТУ 3492-009-31885305-2003
Слюдяная бумага + Связующее 180 0,15-5,0

ГИБКИЕ НАГРЕВОСТОЙКИЕ СЛЮДИНИТЫ:

Предназначены для пазовой, межфазной и межвитковой изоляции электрических машин.

Наименование Композиция Класс нагревостойкости, °С Массовая доля компонентов, % Диапазон толщин, мм
Слюды, не менее Летучих, не более Связующего
Г1СК
ТУ 3492-065-31885305-2010
Слюдяная бумага/ Стеклоткань 180 40,0 2,0 20-45 0,10-0,15
Г2СК
ТУ 3492-065-31885305-2010
Стеклоткань/ Слюдяная бумага/ Стеклоткань 180 40,0 2,0 20-45 0,20-0,35
Г1СКН
ТУ 3492-065-31885305-2010
Слюдяная бумага/ Стеклоткань 200 40,0 2,0 20-45 0,10-0,15
Г2СКН
ТУ 3492-065-31885305-2010
Слюдяная бумага/ Стеклоткань 200 40,0 2,0 20-45 0,20-0,35
ГСКВ
ТУ 27.90.12-036-31885305-2021
Слюдяная бумага/ Стеклоткань 500 Потери массы после прокаливания в течение 1 ч при температуре 500°С – не более 19% 0,10-1,00

Композиционные ЭИМ на основе полимерных пленок

Композиционные материалы на основе полимерных пленок имеют в своей основе пленки ПЭТ, ПЭН и полиамидные пленки.
Материалы предназначены для использования в низковольтных двигателях, тяговых электродвигателях и в других электрических машинах.


ГИБКИЕ ПРЕССОВАННЫЕ МАТЕРИАЛЫ:

Предназначены для использования в пазовой и межфазной изоляции.

Наименование Композиция Класс нагревостойкости, °С Диапазон толщин, мм
ГТП-2Пл
ТУ 3491-013-31885305-2003
Пленка ПЭТ/ Стеклоткань/ Пленка ПЭТ 155 0,13-0,50
Флексимид 942
ТУ 27.90.12-128-31885305-2017
Пленка ПМ/ Слюдяная бумага/ Стеклоткань 220 0,13-0,50
Флексимид 242
ТУ 27.90.12-128-31885305-2017
Пленка ПМ/ Слюдобумага Флогопит/ Пленка ПМ 220 0,13-0,50
Флексимид 2942
ТУ 27.90.12-128-31885305-2017
Пленка ПП/ Слюдобумага/ Стеклоткань 200 0,13-0,50

ГИБКИЕ КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ:

Предназначены для использования в пазовой и межфазной изоляции.

Наименование Композиция Класс
нагревостойкости, °С
Диапазон толщин, мм
Теонофлекс 919 ®
ТУ 27.90.12-007-31885305-2017
Стеклоткань/ Пленка ПЭТ/ Стеклоткань 155 0,13-0,34
Теонофлекс 191 ®
ТУ 27.90.12-007-31885305-2017
Пленка ПЭТ/ Стеклоткань/ Пленка ПЭТ 155 0,13-0,37
Теонофлекс 939 ®
ТУ 27.90.12-007-31885305-2017
Стеклоткань/ Пленка ПЭН/ Стеклоткань 180 0,13-0,34
Теонофлекс 393 ®
ТУ 27.90.12-007-31885305-2017
Пленка ПЭН / Стеклоткань/ Пленка ПЭН 180 0,13-0,37
Теонофлекс 929 ®
ТУ 27.90.12-007-31885305-2017
Стеклоткань / Пленка ПМ/ Стеклоткань 180 0,15-0,50
Теонофлекс 292 ®
ТУ 27.90.12-007-31885305-2017
 Плёнка ПМ / Стеклоткань /Плёнка ПМ 180 0.13-0,50

КОМПОЗИЦИОННЫЕ ЛЕНТЫ:

Предназначены для витковой и корпусной изоляции электрических машин.

Наименование Композиция Класс нагревостойкости, °С Диапазон толщин, мм
ЛПНК-Т
ТУ 3491-006-31885305-2003
Стеклоткань/ Пленка ПЭН 180 0,045-0,06
ЛПНК-Т(л)
ТУ 3491-006-31885305-2003
Стеклоткань/ Пленка ПЭН + Клеящий слой 180 0,045-0,06
ЛПНК-ТТ
ТУ 3491-006-31885305-2003
Стеклоткань/ Пленка ПЭН/ Стеклоткань 180 0,08-0,13
ЛПНК-ТТ (л)
ТУ 3491-006-31885305-2003
Стеклоткань/ Пленка ПЭН/ Стеклоткань + Клеящий слой 180 0,08-0,13
ЛПМК-Т
ТУ 3491-030-31885305-2005
Стеклоткань/ Пленка ПМ 230 0,045-0,11
ЛПМК-Т(л)
ТУ 3491-030-31885305-2005
Стеклоткань/ Пленка ПМ + Клеящий слой 230 0,045-0,11
ЛПМК-ТТ
ТУ 3491-030-31885305-2005
Стеклоткань/ Пленка ПМ/ Стеклоткань 230 0,11-0,15
Л-ПМК-ТТ (л)
ТУ 3491-030-31885305-2005
Стеклоткань/ Пленка ПМ/ Стеклоткань + Клеящий слой 230 0,11-0,15

ГИБКИЕ КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ С ПОВЫШЕННОЙ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТЬЮ:

Для широкого применения в изоляции электрических машин и аппаратов, а также электродвигателей компрессоров холодильных установок.

Наименование Композиция Класс
нагревостойкости, °С
Диапазон толщин, мм
Лавитерм-1
ТУ 3491-039-31885305-2006
Пленка ПЭТ/ Пленка ПМ 155 0,15-0,37
Лавитерм-2
ТУ 3491-039-31885305-2006
Пленка ПМ/ Пленка ПЭТ/ Пленка ПМ 180 0,17-0,47

ГИБКИЕ КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ НА ОСНОВЕ ПОЛИЭФИРНЫХ БУМАГ:

Предназначены для использования в пазовой, межфазной изоляции, в качестве крышки-клина, а также в изоляции сухих трансформаторов.

Наименование Композиция Класс
 нагревостойкости, °С
Диапазон толщин, мм
ПСК 515
ТУ 3491-020-31885305-2003
Полиэфирная бумага/ Пленка ПЭТ/ Полиэфирная бумага 130* 0,23-0,47
ПСК 616
ТУ 3491-020-31885305-2003
Полиэфирно-арамидная бумага/ Пленка ПЭТ/ Полиэфирно-арамидная бумага 155 0,23-0,47
ПСК 51
ТУ 3491-020-31885305-2003
Полиэфирная бумага/ Пленка ПЭТ 130* 0,017-0,42
ПСК 61
ТУ 3491-020-31885305-2003
Полиэфирно-арамидная бумага/ Пленка ПЭТ 155 0,017-0,42

*- возможно применение в системах изоляции класса нагревостойкости F при пропитке составами классов F-H
