Слюдяные ленты

Слюдяные ленты

Слюдяные ленты на основе бумаг из слюды флогопит и слюды мусковит применяются в составе систем электрической изоляции турбо- и гидрогенераторов, высоковольтных электрических машин, тяговых электродвигателей, низковольтных электрических машин, а также при изготовлении обмоточных проводов и кабельной продукции.

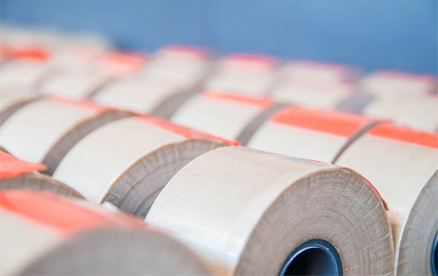

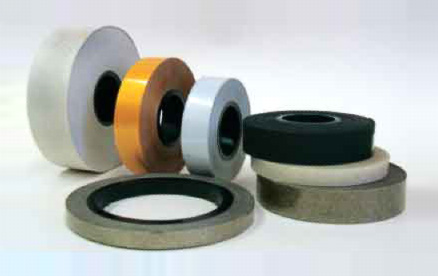

слюдолнты-01.jpg ленты-слюдяные.jpg


В зависимости от содержания и типа связующих веществ ленты подразделяются на следующие виды:

ЛЕНТЫ ДЛЯ ТЕХНОЛОГИИ ВАКУУМ-НАГНЕТАТЕЛЬНОЙ ПРОПИТКИ (VPI):

Ленты данных типов предназначены для витковой и корпусной изоляции низковольтных и высоковольтных электрических машин с номинальным напряжением до 11 кВ, включая турбо- и гидрогенераторы и тяговые электродвигатели. Лента ЛСп-F/Н-ТТ может быть использована в качестве заменителя асбестовых материалов в изоляции магнитных систем электрических машин.

Наименование Композиция Класс нагревостойкости, °С Диапазон толщин, мм Массовая доля компонентов, %
Слюды, не менее Связующего Летучих веществ, не более
ЛСп-F-ТПл Пленка ПЭТ/ Слюдяная бумага/ Стеклоткань 155 0,08-0,17 35,0 10-25 2,0
ЛСп-Н-ТПл Пленка ПЭН / Слюдяная бумага/Стеклоткань 180 0,08-0,17 35,0 10-25  2,0
ЛСп-F-2Пл Пленка ПЭТ/ Слюдяная бумага/ Пленка ПЭТ 155 0,08-0,13 50,0 5-15 2,0
ЛСп-F/H-ТТ Стеклоткань/ Слюдяная бумага/Стеклоткань 200 0,11-0,20 30,0 10-25 2,0
ЛСп-С-ТПл Пленка ПМ/ Слюдяная бумага/ Стеклоткань
200 0,08-0,17    35,0 15-25 2,0
ЛСп-H-2Пл Пленка ПЭН / Слюдяная бумага/ Пленка ПЭН 180 0,07-0,13 50,0 5-15 2,0

ЛСп-С-2Пл

Пленка ПМ/ Слюдяная бумага/ Пленка ПМ 200 0,07-0,13 50,0 5-15 2,0
Флоготерм Полимерная пленка/ Слюдяная бумага/ Стеклоткань 180

ПРОПИТАННЫЕ ЛЕНТЫ ДЛЯ ТЕХНОЛОГИИ RESIN-RICH:

Ленты данных типов предназначены для витковой и корпусной изоляции электрических машин.

Наименование Композиция Класс нагревостойкости, °С Диапазон толщин, мм Массовая доля компонентов, %
Слюды, не менее Связующего Летучих веществ, не более
ЛСЭП-934-ТПл Пленка ПЭТ/ Слюдяная бумага/ Стеклоткань 155 0,08-0,15 30,0 10-40 3,0

ЛСМ

Пленка ПМ/ Слюдяная бумага/ Стеклоткань 155 0,14 30,0 30-40 1,5
0,16 33,0 30-40 1,5

ЛСПМ

Пленка ПМ/ Слюдяная бумага/ Стеклоткань 180 0,11-0,13 30,0 10-40 3,0

ЛСУ

Пленка ПЭТ/ Слюдяная бумага/ Стеклоткань 155 0,08-0,15 30,0 10-40 3,0

ЛСКВ

Слюдяная бумага/ Стеклоткань 200 кратковременно 600 0,08-0,14 Неорганических веществ, не менее: 80%

2,0

НЕПРОПИТАННЫЕ ЛЕНТЫ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ СИСТЕМ ИЗОЛЯЦИИ С ВАКУУМ-НАГНЕТАТЕЛЬНОЙ ПРОПИТКОЙ (VPI):

Ленты данных типов предназначены для витковой и корпусной изоляции электрических машин, изготавли­ваемой с помощью вакуум-нагнетательной пропитки (\/Р1). Лента ЛСКН-160-ТТ может быть использована в ка­честве заменителя асбестовых материалов в изоляции магнитных систем электрических машин. Все ленты могут быть изготовлены с введением ускорителя отверждения для эпокси-ангидридных систем в количестве 0,2%; 0,3%; 0,4% или без него.

Наименование Композиция Класс нагревостой-кости, °С Толщина, мм Поверхностная плотность, г/м2 Летучих веществ, не более, %
ЛСКН-100-ТПл Пленка ПЭТ/ Слюдяная бумага/ Стеклоткань 155 0,09 100 ±17 0,7
ЛСКН-135-ТПл Пленка ПЭТ/ Слюдяная бумага/ Стеклоткань 155 0,11 135 ±17 0,7
ЛСКН-F/Н-160-ТТ Стеклоткань/ Слюдяная бумага/ Стеклоткань 155/180 0,13 160 ±17 0,7
